 YT-019-400A安装和配置 订购时，请和服务人员详细了解，符工：13423669756. 1、主要配置 名称 | 无油空压机 | 储气罐 | 储气罐 | 冷干机 | 吸附干燥机 | 制氧机 | 臭氧机 | 高效自动过滤器 | 型号 | WW-1.5/7 | 0.3m3 | 0.6m3 | 10P | 10P | HY-80L | YT-021 | M-24(Q/P) | 数量 | 1台 | 1个 | 1个 | 1台 | 1台 | 1台 | 1台 | 2个 |
2、组装示意图（占地空间：长500*宽150*高209cm）
臭氧系统配置如下：
3、无油空压机 型号 | 额定电压 | 额定功率 | 额定压力力 | 最大排气量 | 出气口径 | 重量 | 外形尺寸 |
WW-1.5/-7 | 380V/50HZ | 11KW | 0.7MPa | 1.5M3/min | DN20 | 80kg | 1200*650*1200 |
4、储气罐 型号 | 容量 | 尺寸 | 重量 | 设计压力 | 进出气口径 | 设计温度 | HY-600L | 600L | Φ65*209cm | 156KG | 0.84Mpa | 1.5寸 | 150℃ |
5、储气罐 型号 | 容量 | 尺寸 | 重量 | 设计压力 | 进出气口径 | 设计温度 | HY-300L | 300L | Φ65*172cm | 75KG | 0.84Mpa | 1.5寸 | 150℃ |
6、冷冻式干燥机 型号 | 额定电压 | 额定功率 | 处理风量 | 空气出入口径 | 使用条件极限 | 压力露点 | 重量 | 外形尺寸 | 10P | 220V/50HZ | 500W | 1.5M3/Min | 1寸 | A、入口温度≦78℃ B、周围温度≦38℃ C、空气压力10kg/cm2 (超压力接受特殊订制）(备注:10kg/cm2=1.0mp | 2℃～10℃ | 40KG | 70*40*68cm |
7、吸附干燥机 型号 | 额定电压 | 额定功率 | 处理风量 | 空气出入口径 | 使用条件极限 | 压力露点 | 重量 | 外形尺寸 | 10P | AC-220V/50HZ | 25W | 1.5M3/Min | DN20 | ⑴、工作压力：0.6-1.0MPa.⑵、空气入口温度≦45℃. | -20℃～-70. | 80KG | 600*350*1720 |
8、制氧机 型号 | 额定电压 | 额定功率 | 输入气压 | 输出气压 | 重量 | 外形尺寸 | 输入口径 | 输出气量 | 氧气浓度 | HY-80L | AC-220V/50HZ | 35W | 0.4Mpa | 0.3Mpa | 125kg | 85*60*185 | 1寸 | 80L/Mil | ≥90% |
9、臭氧机 型号 | 额定电压 | 额定功率 | 输入气压 | 输入气量 | 重量 | 外形尺寸 | 输出口径 | 输出产量 | HY-021 | AC-220V/50HZ | 4000W | 0.3Mpa | 80L/Mil | 75KG | 70*75*143 | Φ10mm | 400g/h |

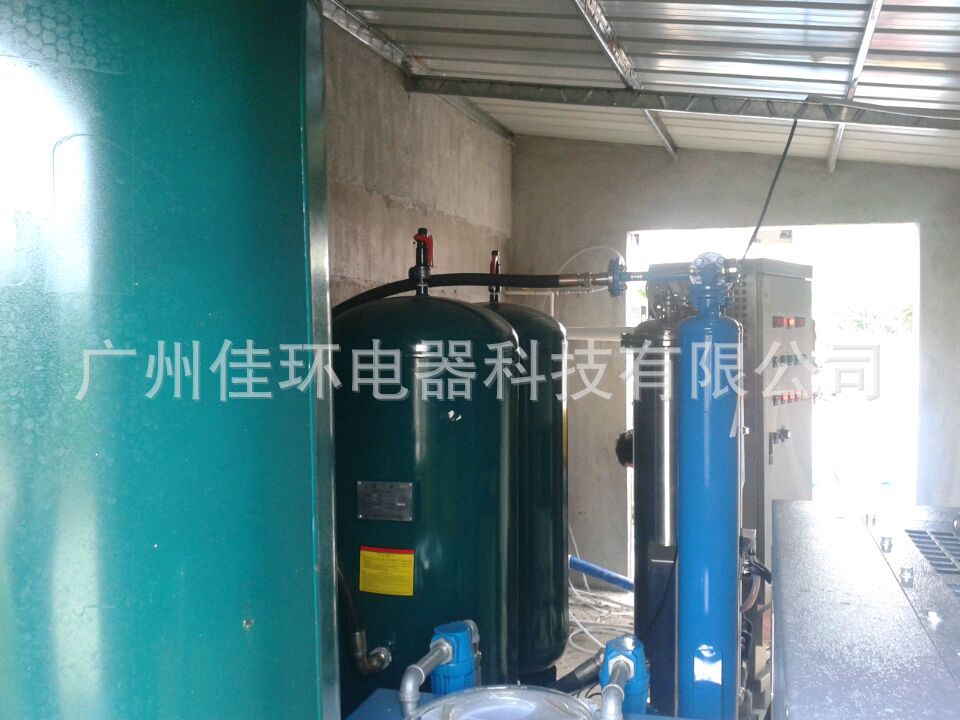

10、机器现场图
|
